智慧矿山
井下万兆环网建设

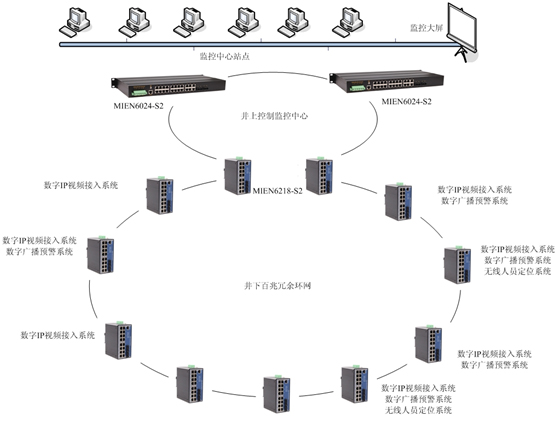

工业以太网系统建设地面与井下互通的工业以太环网，采用地面网络和井下环网方式。地面调度指挥中心的各种服务器、上位机、操作站、工程师站等均直接接入中心的两台核心交换机上，核心交换机接入矿方管理网络，但需矿方管理网络提供足够的网络接口。井下各监控设备就近接入环网交换机。这种布局网络结构清晰，网络层次分明，数据采集服务器直接连到核心交换机上，链路路径最直接，采集数据快捷。平台主要由核心交换机、井下环网交换机、井下节点交换机等组成。
全网建成后的性能可以保证达到以下水平：全网交换机连接均可基于单、多模光纤或铜介质，可按需要任意选择；光纤网络中的任何位置发生一个断点事故均可在瞬间内完成链路通信的恢复；全网基于统一、简洁的网络管理。
1)整个环网采用工业级的设备，实现井下高温、高湿等恶劣环境的稳定运行；
2)系统支持光纤冗余环网工作模式，接节故障不影响整个系统性能，故障自恢复时间短，通信更加可靠；所有交换机采用高性能的模块化百兆交换机，避免网络中部分节点故障，同时满足以后的扩容和升级；
3)矿井工业以太环网光纤冗余环网传输平台运行稳定、可靠性好、线路机械强度高矿井工业以太环网光纤冗余环网传输平台通讯协议采用标准的TCP/IP网络协议；
4)平台传输速率高、带宽容量大、传输距离远、抗干扰和雷击能力加强。为数据、视频、语音三网合一提供了足够的带宽；
5)整个网管系统可对所有的综合自动化网的网络设备进行实时监控，出现故障实时报警。
6)在矿信息网与监控网中采用软防火墙连接，实现监控网的安全隔离。
7)采用先进的多主并发通讯模式，系统检测速度快，实时性强。核心交换机提供OPC协议，支持监控软件的集成；
8)整个宽带传输网彻底突破了低速总线下的技术瓶颈，系统节点容量大大增加，稳定性提高；
9)由于以Internet/Intranet/Infranet为整体构架，具有开放的传输接入平台，系统集成能力显著提高，今后矿井各种自动化监测监控系统均可方便就近接入，易于扩展，无须重复布线，节约投资；
10)平台同时支持光纤多模、单模、超五类双绞线传输介质，结构灵活；可方便与局域网企业综合管理信息系统连接，实现信息共享；

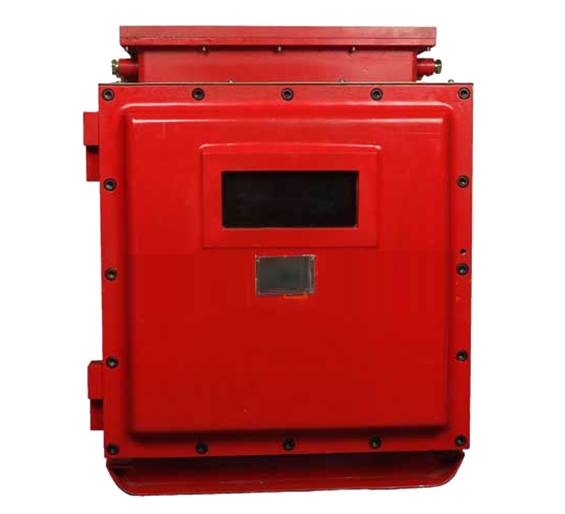

11)井下交换机经过防爆认证，具有MA，同时增加UPS电源保护，在停电后，可运行4个小时以上。
12)支持多种网络拓扑结构和多重冗余方式，如（单）环网冗余、单环双节点冗余、双总线冗余、双环网冗余和环间冗余，本次方案采用单环单节点双冗余环网。
13)环网交换机支持多光口、电口混合连接，支持Web管理，支持SNTP简单网络时间协议，准确记录故障时间。
14)交换机管理软件能统一配置、管理、监视所有交换机，有具有SNMP(简单网络管理协议)功能的设备；支持通讯故障自诊断、定位、报警；在更改设备配置时只要在网管工作站对相关设备进行合适配置，通过网管工作站对网络设备进行日常管理、流量统计、故障分析等。
15)交换机支持流量控制功能，防止广播风暴；支持端口的优先级划分和VLAN划分；支持端口和MAC地址的绑定，提高系统安全性。
